旋转接头流量特性测试
-
旋转接头的流量特性指元件进出口两端的压力降与通过该元件的流量之间的关系
ISO6358规定的测试方法实验效率低且耗费能源。本文设计开发了一种自动测试系统，具有自动化程度高、省时省力、自动记录实验数据等功能。
2.1原理图
新测试系统的原理图如图3所示
2.2测试系统硬件设计

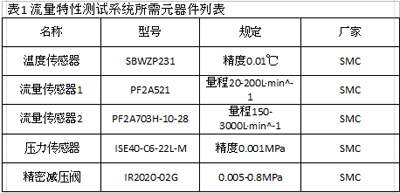

系统由研华610工控，研华PCL812PG数据采集卡，端子流量、温度、压力传感器等设备组成。系统所需的传感器和气动元件表见表1所列。
2.3测试系统软件设计
采用NI公司研发的LabVIEW作为软件开发平台，编写的程序前控制面板如图4所示。
图4中各区域功能如下：
区域1：上游压力比例阀PID调节模块图，指定调节参数，控制压力比例阀恒定于设定的固定压力值;
区域2：上下游压力传感器、温度传感器、流量传感器标定模块图，用于将采集到的电信号转换为相应数值；
区域3：流量特性测试的设定模块，用于指定测试压力、调节精度及测定点个数；
区域4：显示采集过程中通过旋转接头流量大小是否符合采集条件，灯为绿色为符合，表明可以采集；为红色，表示不符合条件，需要继续调节节流阀，使流量符合采集条件；
区域5：采集数据保存路径，可以随意预设，方便存储。
